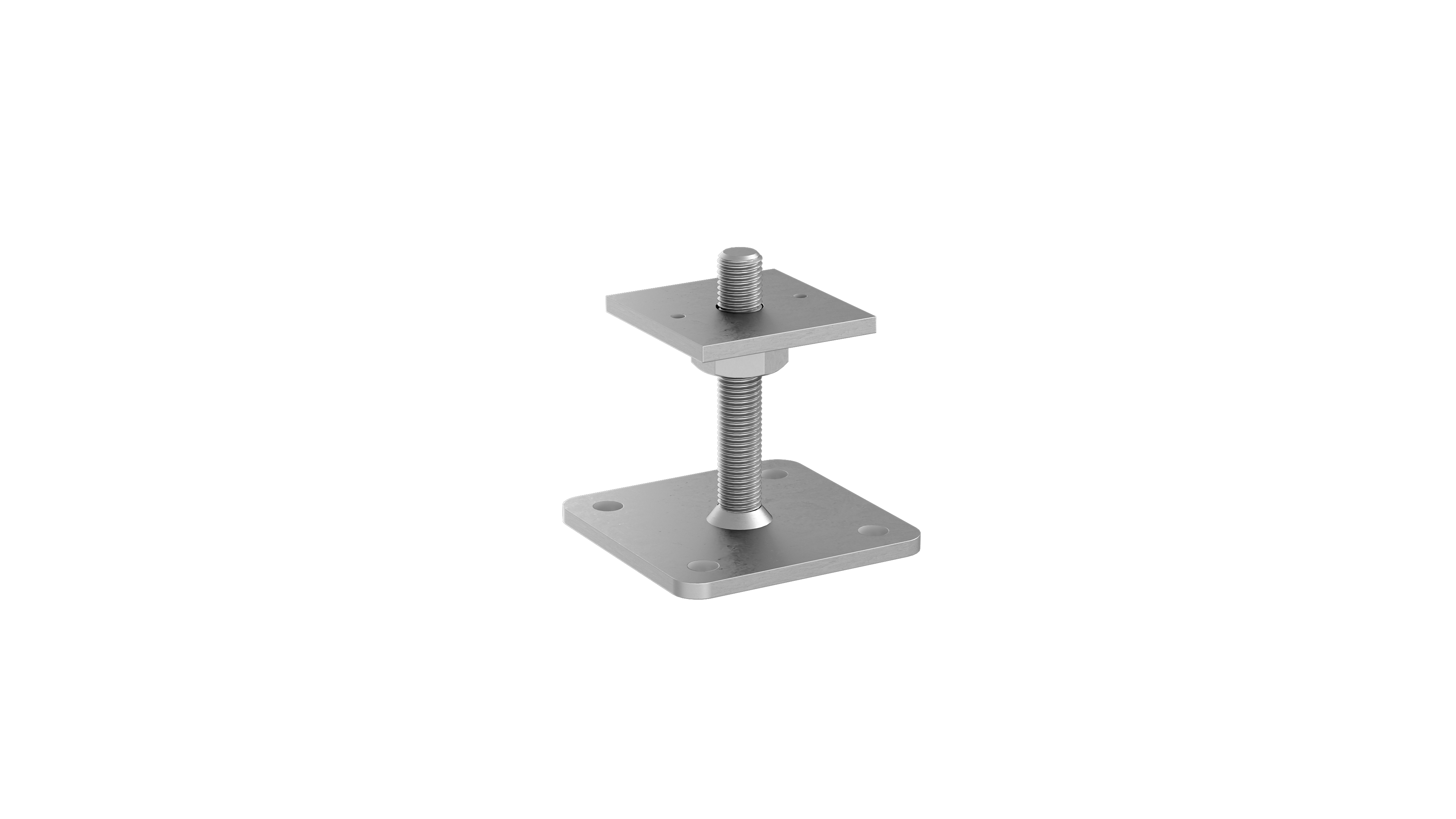

Pied de poteau type PB sur béton, réglable en hauteur

GH-Pied de poteau type PB sur béton, réglable en hauteur TP70x70 M16x100 GP100x

N° de commande: 19823161 EAN: 4019346510902

Anwendungen

Sélection de variantes (Tout Orange marqué en combinaison possible):

	Êtes-vous un client ou un nouveau client? (Commerce spécialisé)
	Pour plus d'informations sur nos produits, commandes, factures et promotions, connectez-vous à notre nouveau système de boutique (compte ci-dessus).

UVP (Preisinfo)

Caractéristiques Techniques

Netto Gewicht Kg:	65
DC Statik:	JA
Made in Germany:	JA
Gruppe:	Pfostentraeger
Diagramme statique:	Pfostentraeger
ETA:	ETA-16 0550
Ø:	2x 5,0
Filetage Ø:	16
Largeur de la plaque de sol:	100
Plaque de sol Épaisseur:	6
Hauteur du filetage:	100
Ø 11 mm:	4
Largeur de la plaque de support:	70
Epaisseur de la plaque support:	6
Material:	S 235 fz
Classe d'utilisation:	NKL3

Documents (télécharger)

Pfostenträger Typ PB auf Beton höhenverstellbar

Exemple de dimensionnement pour le raccordement d’un support de poteau

CAD Pied de pateau tape PB sb reh

DoP pied de poteau

Statique pied de poteau type PB sur béton, réglable en hauteur

ETA_16_0550_pied de poteau type T01 dans du béton

1 - 3 à partir de 3 Variantes

ID	Ø	Filetage Ø	Largeur de la plaque de sol	Plaque de sol Épaisseur	Hauteur du filetage	Ø 11 mm	Largeur de la plaque de support	Epaisseur de la plaque support	Material	Classe d'utilisation
19823161	2x 5,0	16	100	6	100	4	70	6	S 235 fz	NKL3
19823201	4x 11,0	20	100	6	100	4	80	6	S 235 fz	NKL3
19823202	4x 11,0	20	100	6	200	4	80	6	S 235 fz	NKL3

PIED DE POTEAU TYPE PB SUR BÉTON, RÉGLABLE EN HAUTEUR

*Example statique (Les forces portantes servent uniquement d’orientation.
Vous pouvez trouver des informations statiques détaillées dans les documents / télécharger)

Réf.	Poteau [mm]		Pression F_1,Rk	Traction F_1,Rk	F_2/3,Rk	F_3/4,Rk
	l min.	h min.	Acier [kN]
19823161	90	90	30,8	-	-	-

2 vis Ø 4,0x60 mm

Réf.	Poteau [mm]		Pression F_1,Rk	Traction F_1,Rk	F_2/3,Rk	F_3/4,Rk
	l min.	h min.	Acier [kN]
19823201	100	100	54,4	-	2,83	2,83
19823202	100	100	30	-	1,37	1,37

4 vis Ø 10,0x120 mm
